Disparador USB para compactas Canon con CHDK

Ir a la página : 1, 2, 3, 4  Siguiente

Ir abajo  Mensaje [Página 1 de 4.]

1 Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 7:57 pm

Guillermo

avatar
Dejo por acá como armar otro tipo de disparador remoto, es para las compactas que no traen la entrada dedicada como las reflex y se utiliza conjuntamente con el programa CHDK.

El truco que utiliza el programa es atrapar la interrupción que se genera cuando se le conecta un cale USB a la cámara conectado a su vez a una PC, la cámara normalmente detecta la alimentación de 5V del puerto para pasarse al modo transferencia de datos, pero el programa modifica esta condición y utiliza la detección de 5V para realizar el disparo.

Se puede hacer utilizando el mismo cable USB de la cámara al cual le agregamos una extensión con el disparador (para no tener que modificar el cable original). Para ello necesitamos una ficha USB tipo A hembra.

1] Soldar el cable en los terminales extremos de la ficha respetando la polaridad (pata 1 es +5V y pata 4 es 0V).



Para armar el disparador necesitamos cosas parecidas al que sirve para la reflex. Una vaina de extensión, un botón pulsador (sin retención) y tres pilas que entren en la vaina.



2] para armar el conjunto de tres pilas, se suelda un cable rojo en el positivo de una y un cable negro en el negativo de otra, eso sí, con cuidado de no sobre calentarlas demasiado.



Luego se ponen en serie dentro de un tubo de cable termocontraíble, que al calentarlo las presiona firmemente.



3] Se sueldan las pilas con el pulsador y completamos con termocontraíbles para dejar todo más prolijo.



El disparador terminado

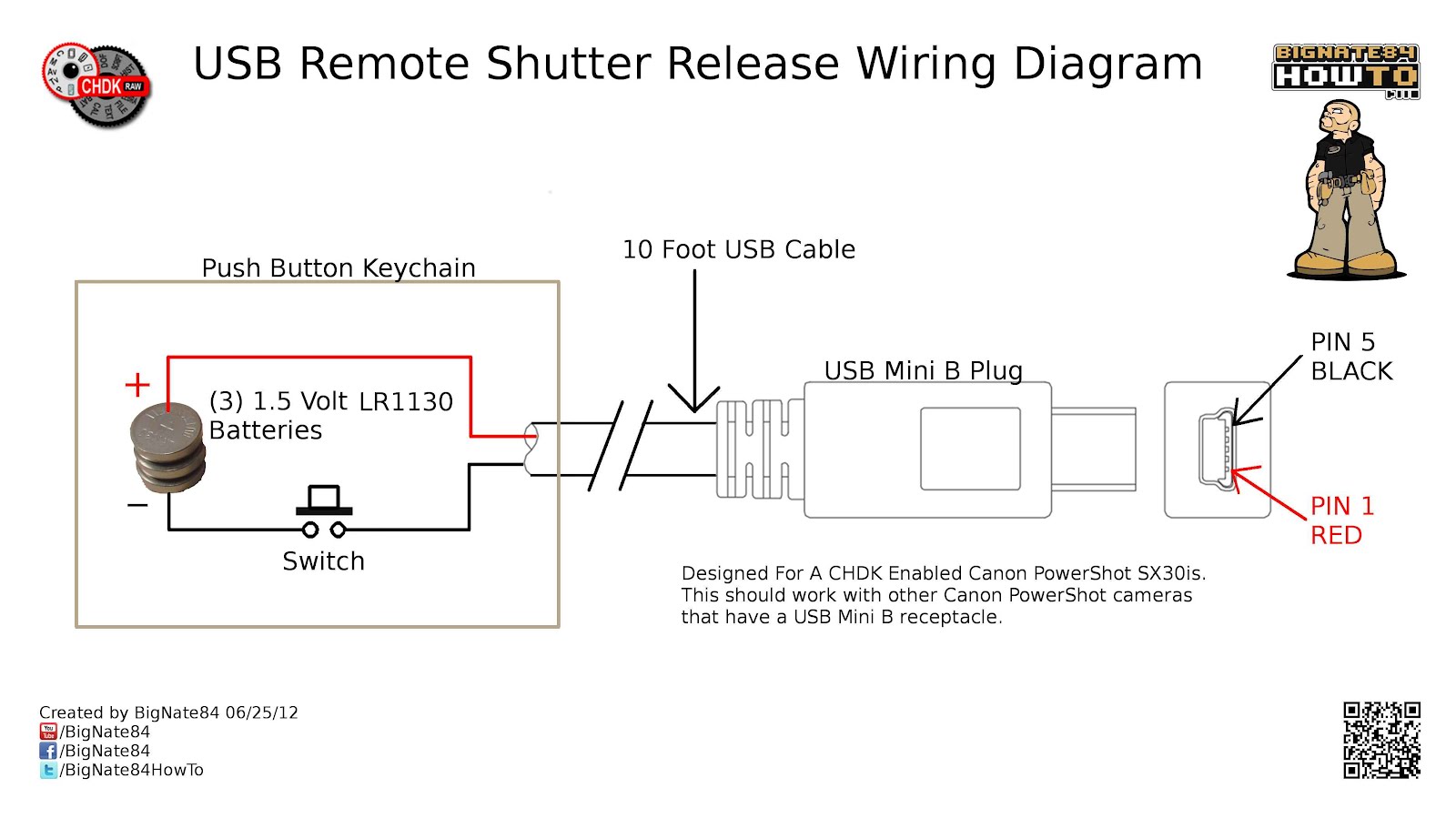

Si tienen por ahí tirado un cable mini USB que no utilicen pueden conectar directamente el pulsador, como muestran ahora en la página de CHDK



(parece que alguien vio publicado mi circuito de hace unos años Very Happy )

El botón pulsador es simple sin retención, dado que con el CHDK se puede extender el período de disparo tanto como queramos y el bulbo pierde sentido.

Este circuito genera más dudas, pero es simple y cualquier cosa pueden preguntar cheers .

http://www.fotoforoargentina.com.ar

2 Re: Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 8:57 pm

elsrdelosaritos

avatar
Espectacular y bien clarito...!!!!







Willy...

3 Re: Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 9:01 pm

vigila_tu_cordura

avatar

http://www.federicocirillo.com.ar

4 Re: Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 9:30 pm

Dinotuchi

avatar
cheers cheers cheers


Willy, me estás debiendo el tutorial de la reparación del lente que te mandaste. No me vas a decir que no te guardaste una copia.


_________________
Nikon D90
AF DX Zoom- Nikkor 70-300mm f/4-5.6 G, AF Nikkor 35mm f/2D, Nikon 200mm F/4, Sigma 400mm f/5.6

5 Re: Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 9:43 pm

Guillermo

avatar
Dinotuchi escribió:cheers cheers cheers


Willy, me estás debiendo el tutorial de la reparación del lente que te mandaste. No me vas a decir que no te guardaste una copia.


Sabés que no  , lo busqué y todavía no lo encuentro, las fotos están subidas, pero tengo que encontrar el texto y me da fiaca escribir todo de nuevo, pero no te preocupes, ya va a salir...

Encima tengo que formatear la PC para pasarme a un SSD que le puse y casi arranco hoy, pero lo dejo para el fin de semana.

http://www.fotoforoargentina.com.ar

6 Re: Disparador USB para compactas Canon con CHDK el Miér Nov 13, 2013 10:02 pm

Dinotuchi

avatar
Oh, oh...

Y pedir la copia, va a estar medio complicado. Sad Sad


_________________
Nikon D90
AF DX Zoom- Nikkor 70-300mm f/4-5.6 G, AF Nikkor 35mm f/2D, Nikon 200mm F/4, Sigma 400mm f/5.6

vigila_tu_cordura

avatar
AYUDA GUILLE!!







En uno de esos negocios que suelo hacer, compre una camara y me vino con este flash, no tiene el porta pilas de la primera foto y tampoco tiene el cable para ponerlo directo, en conclusión no se si funciona.

1)Como puedo hacer para conectarlo directo a transformador o a pack de pilas?
 si tengo que adaptar/modificar algo no importa.

2) como puedo adaptarle alguna zapata para poder sincronizarlo?
si tengo que adaptar/modificar algo no importa.


Gracias guille!!!

http://www.federicocirillo.com.ar

elsrdelosaritos

avatar
A simple vista pareciera que lleva 3 pilas... de ser así, tenes que puentear 3 pilas y probar que hagan contacto en el positivo y negativo del flash... eso, como prueba, lo podes hacer a mano con 2 cablecitos...!!!

vigila_tu_cordura

avatar
elsrdelosaritos escribió:A simple vista pareciera que lleva 3 pilas... de ser así, tenes que puentear 3 pilas y probar que hagan contacto en el positivo y negativo del flash... eso, como prueba, lo podes hacer a mano con 2 cablecitos...!!!
Lo intente, pero me parece que esta muerto!!!

http://www.federicocirillo.com.ar

10 Re: Disparador USB para compactas Canon con CHDK el Jue Nov 14, 2013 12:31 pm

elsrdelosaritos

avatar
vigila_tu_cordura escribió:Lo intente, pero me parece que esta muerto!!!

Nooooooooo...

vigila_tu_cordura

avatar
elsrdelosaritos escribió:
vigila_tu_cordura escribió:Lo intente, pero me parece que esta muerto!!!

Nooooooooo...
Intente con 4 pilas y buscando usa 6, ahora a cargar las otras pilas y probar con 6!! capas capas!! albino

http://www.federicocirillo.com.ar

elsrdelosaritos

avatar
vigila_tu_cordura escribió:
elsrdelosaritos escribió:
vigila_tu_cordura escribió:Lo intente, pero me parece que esta muerto!!!

Nooooooooo...
Intente con 4 pilas y buscando usa 6, ahora a cargar las otras pilas y probar con 6!! capas capas!! albino

Mmmmm...  por lo que se ve en la foto y a simple vista (aunque mi vista no es muy buena que digamos), en el compartimiento pareciera que entran 3...!! Pero bueh... ojalá sea esa la solución y funque..!!

vigila_tu_cordura

avatar
elsrdelosaritos escribió:
vigila_tu_cordura escribió:
elsrdelosaritos escribió:
vigila_tu_cordura escribió:Lo intente, pero me parece que esta muerto!!!
elsrdelosaritos escribió:
Nooooooooo...
Intente con 4 pilas y buscando usa 6, ahora a cargar las otras pilas y probar con 6!! capas capas!! albino
Mmmmm...  por lo que se ve en la foto y a simple vista (aunque mi vista no es muy buena que digamos), en el compartimiento pareciera que entran 3...!! Pero bueh... ojalá sea esa la solución y funque..!!
claro yo pensé lo mismo, pero parece que son 3 por lado

http://www.federicocirillo.com.ar

elsrdelosaritos

avatar
vigila_tu_cordura escribió:
claro yo pensé lo mismo, pero parece que son 3 por lado

Aaaaaaaaaaaaahhhhhhhhhhhhhh... pero en la foto no se ve..!!!

Fernando D.

avatar
Ahhhh mira vos, no es solo elsrdelosaritos, también es elsrquearreglatodo ???

elsrdelosaritos

avatar
Fernando D. escribió:Ahhhh mira vos, no es solo elsrdelosaritos, también es elsrquearreglatodo ???


Como decía Olmedo: "Eramos tan pobres..!!"

En Bs. As era uno de los del famoso "aahhh... esto me puede servir para algo...!!" y adentro...!! Cosas tiradas en un volquete, junto a un árbol, al costado de un cesto de la basura, si tenia pinta de útil se venía conmigo..!! Y tengo una lista de cosas (supuestamente) rotas que me regalaron, las arreglé y aun andan...!!

Guillermo

avatar
Llego tarde a ver esto Smile . La primera foto no ayuda mucho pero se ve que es un pack de 6 pilas, por el tamaño no sabría decirte si son AA u otro formato más corto, pero eso no importa, van las que entran Very Happy .

Con suerte te arranca a oscilar con 6 pilas, pero no te extrañe que necesite 7, porque estos flashes viejos eran para pilas de carbón de 1.5V y por ahí no le alcanza con los 7.2V de 6 recargables 1.2 de NiMh.

Al encenderlo vas a escuchar el ruido de los pulsos de carga sobre el capacitor, si eso anda estás salvado. Si no dispara, suele ser la lámpara. Y si no oscila se debe haber volado el transistor que hace de oscilador.

Si todo funciona tenés que medir que tensión tiene en los terminales para disparar, como en las cámaras viejas el contacto era mecánico, no se preocupaban en disparar sobre los 300V de la carga, pero eso no te lo recomiendo conectar directo a la cámara. Por ahí lo más fácil de adaptar es una fotocelda comprada en China y lo usás de esclavo.

http://www.fotoforoargentina.com.ar

vigila_tu_cordura

avatar
elsrdelosaritos escribió:
Fernando D. escribió:Ahhhh mira vos, no es solo elsrdelosaritos, también es elsrquearreglatodo ???


Como decía Olmedo: "Eramos tan pobres..!!"

En Bs. As era uno de los del famoso "aahhh... esto me puede servir para algo...!!" y adentro...!! Cosas tiradas en un volquete, junto a un árbol, al costado de un cesto de la basura, si tenia pinta de útil se venía conmigo..!! Y tengo una lista de cosas (supuestamente) rotas que me regalaron, las arreglé y aun andan...!!
Se le suele decir, acumulador o Cartonero!!

http://www.federicocirillo.com.ar

vigila_tu_cordura

avatar
Guillermo escribió:Llego tarde a ver esto Smile . La primera foto no ayuda mucho pero se ve que es un pack de 6 pilas, por el tamaño no sabría decirte si son AA u otro formato más corto, pero eso no importa, van las que entran Very Happy .

Con suerte te arranca a oscilar con 6 pilas, pero no te extrañe que necesite 7, porque estos flashes viejos eran para pilas de carbón de 1.5V y por ahí no le alcanza con los 7.2V de 6 recargables 1.2 de NiMh.

Al encenderlo vas a escuchar el ruido de los pulsos de carga sobre el capacitor, si eso anda estás salvado. Si no dispara, suele ser la lámpara. Y si no oscila se debe haber volado el transistor que hace de oscilador.

Si todo funciona tenés que medir que tensión tiene en los terminales para disparar, como en las cámaras viejas el contacto era mecánico, no se preocupaban en disparar sobre los 300V de la carga, pero eso no te lo recomiendo conectar directo a la cámara. Por ahí lo más fácil de adaptar es una fotocelda comprada en China y lo usás de esclavo.
Gracias guille!!!

La idea es usarlo con radio, se podrá? o también me los quemara? saludos

http://www.federicocirillo.com.ar

elsrdelosaritos

avatar
Guillermo escribió:
Si todo funciona tenés que medir que tensión tiene en los terminales para disparar, como en las cámaras viejas el contacto era mecánico, no se preocupaban en disparar sobre los 300V de la carga, pero eso no te lo recomiendo conectar directo a la cámara.

Es cierto... me habia olvidado de esa parte..!!! Se de varios casos que hicieron pelotas sus camaras al conectarlas a los viejos Metz de barra..!!!

Guillermo

avatar
No se si se quemará un radio, pero estimo que tampoco debe estar diseñado para tanta tensión. Tengo un viejo flash Toshiba que tiene 300V en la zapata y el tiristor de la celda se lo aguanta, total valen dos mangos las celdas y no me preocupó hacer la prueba, pero no es tan efectivo como un radio porque dispara con cualquier pulso de luz.

http://www.fotoforoargentina.com.ar

vigila_tu_cordura

avatar
Guillermo escribió:No se si se quemará un radio, pero estimo que tampoco debe estar diseñado para tanta tensión. Tengo un viejo flash Toshiba que tiene 300V en la zapata y el tiristor de la celda se lo aguanta, total valen dos mangos las celdas y no me preocupó hacer la prueba, pero no es tan efectivo como un radio porque dispara con cualquier pulso de luz.
Es que tengo los radios photix y no tengo fotocelula, me piden por una fotocelula casi lo mismo que un receptor de radio que esta 250 pesos, igualmente no quiero quemarlo, buuuuu

http://www.federicocirillo.com.ar

vigila_tu_cordura

avatar
Funciona!!!

Siiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!! Funcionaaaaaaaaa!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 6 pilas

Ahora guille, necesito saber como poder conectarlo a un tranfo y hacerlo directo a 220! Basketball Basketball

http://www.federicocirillo.com.ar

Fernando D.

avatar
vigila_tu_cordura escribió:
elsrdelosaritos escribió:
Fernando D. escribió:Ahhhh mira vos, no es solo elsrdelosaritos, también es elsrquearreglatodo ???


Como decía Olmedo: "Eramos tan pobres..!!"

En Bs. As era uno de los del famoso "aahhh... esto me puede servir para algo...!!" y adentro...!! Cosas tiradas en un volquete, junto a un árbol, al costado de un cesto de la basura, si tenia pinta de útil se venía conmigo..!! Y tengo una lista de cosas (supuestamente) rotas que me regalaron, las arreglé y aun andan...!!
Se le suele decir, acumulador o Cartonero!!
        lol! lol! lol! lol!

Guillermo

avatar
vigila_tu_cordura escribió:Funciona!!!

Siiiiiiiiiiiiiiiiiiiiiiiiiiiiiiiii!!! Funcionaaaaaaaaa!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!! 6 pilas

Ahora guille, necesito saber como poder conectarlo a un tranfo y hacerlo directo a 220! Basketball Basketball


Conseguite en cualquier boliche de electrónica una fuente de alimentación de 9V de contínua, de ser posible de más de 500mA, porque cuando el flash carga las mata a las pilas y el consumo puede andar en 1A. Si la fuente es medio chica solo va a tardar un cachito más en cargar, si es muy chica por ahí no aguanta Very Happy , pero entre 500mA y 1A estimo que andará bien.

http://www.fotoforoargentina.com.ar
